トップ > 製品紹介 > ピックアップ商品/パネルファスナー(可変型)

ピックアップ商品


パネルファスナー(フローティングタイプ)

パネルファスナー 写真1 パネルファスナー 写真2 パネルファスナー 写真3

材質と表面処理
材質 表面処理
ステン

パネルファスナー使用手順

パネルファスナー使用例 写真 板金で下穴にパネルファスナーのボスを圧入
パネルファスナー使用例 説明1 パネルファスナー本体を取り付けます。

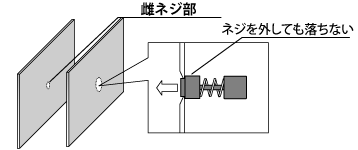

パネルファスナー使用例 説明2 下の板の雌ネジ部とパネルファスナーのネジ部を止めます。(ネジを何度も付け外ししてもネジが落ちません



パネルファスナー(フローティングタイプ)の特徴とメリット

パネルファスナー特徴 説明1

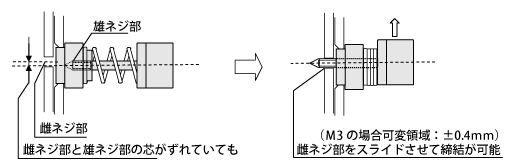

パネルファスナー特徴 説明2 ↑雄ネジ部と雌ネジ部の芯が多少ずれていても、雄ネジ部を可変させてネジの締結が可能になります。他社製品はこのフロート部分がありません。下穴の位置がずれるとネジが止まらなくなってしまう為、下穴の径の精度が必要です。

←パネルファスナーを使用すれば、固定する下穴の径(A部)の寸法をラフに設計することができる為、下穴の板の製造コスト削減につなげることができます。

何度もネジを付け外しする場所に使用されています。

*スペック等はお問い合わせ下さい。
