蝶ボルト

別名 ウイングボルト、蝶ねじ、ちょうボルト
英語名 wing bolt
中国語 翼形螺栓
JIS JIS B 1184
蝶ボルト

*ここでの別名・英語・中国語名共に一般的な名称ですが、使われ方が違う場合もありますのでご注意下さい。


蝶ボルトの特徴

蝶ボルトは頭部に蝶のような取手の付いたおねじを持つボルトです。工具が無くても手で締結が可能で、つまみねじの代表と言っても過言ではありません。

英語ではこの蝶ボルトの取手の部分を羽に見立てて「ウイングボルト」と呼ばれています。

蝶ボルトの頭部形状

兆ボルトと同じく取手のあるナットに蝶ナットがあります。基本的におねじとめねじとの違いで取っ手部の形状の呼び名は蝶ボルトと同じです。

蝶ボルトの種類

蝶ボルトは1種〜3種まで規格があります。1種と2種は取っ手部分が重厚で高級感がありますが価格が高く重量があります。3種は比較的軽めで価格は安めです。流通量は2種3種が比較的多めです。

種別 形状と特徴 取っ手部の製造法 特徴
1種 蝶ボルト1種の形状 任意
(鍛造加工、冷間加工)
取っ手部分が円弧状
2種 蝶ボルト2種の形状 任意
(鍛造加工、冷間加工)
取っ手部分が角状
3種 蝶ボルト3種の形状 プレス加工 取っ手部分が板状。比較的軽めで1種2種に比べ安価。

蝶ボルトの用途と役割

蝶ボルトの写真1
大型はしごの足

一般的な小ねじ類やボルト類のほとんどは工具を使い締結しますが、頻繁にねじを緩める必要がある場合は毎回工具が必要になります。

蝶ボルトはそういった器具や看板などに付いている場合が多くで、蝶ナットと同様に頻繁に手でねじを緩める必要がある場所に適しています。

蝶ボルトは見た目が多少無骨な為、機能性が重視される場所に使用される事が多く、外観を重視する場合取っ手部分が樹脂のつまみねじが使用される事もあります。

しかし、蝶ボルトの方が歴史が長い分大小様々な寸法のものが流通しています。また全体が金属である為、強度的にも優れているなど樹脂製のつまみねじにはない優れた点も多くあります。

蝶ボルトの写真2
折りたたみ式テーブル

蝶ボルトの代表的な規格の寸法(サイズ)

蝶ボルト1種(寸法とサイズ)

ねじの呼び径(d) M4 M5 M6 M8 M10 M12 M16 M20
翼の幅(D) 20 25 32 40 50 60 70 90
翼の高さ(H) 10 12 16 20 25 30 35 45
座面の径(A) 7.0 8.5 10.5 14.0 18.0 22.0 26.0 34.0
呼び長さ(l) 10-50 10-60 10-80 12-100 15-90 20-100 25-100 40-100
単位(mm)

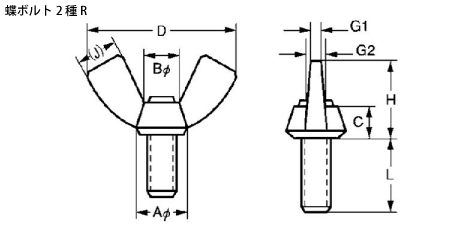

蝶ボルト2種(寸法とサイズ)

ねじの呼び径(d) M3 M4 M5 M6 M8 M10
翼の幅(D) 17 21 21 27 31 36
翼の高さ(H) 9 11 11 13 16 18
座面の径(A) 6.5 8.0 8.0 10.0 13.0 16.0
呼び長さ(l) 6-20 8-30 8-30 10-100 15-100 15-100
単位(mm)

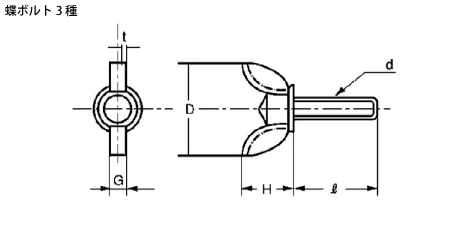

蝶ボルト3種(寸法とサイズ)
*ここで紹介している蝶ボルト3種は便宜上3種と呼んでいますがJISの3種とは形状や寸法が異なるメーカー規格です。

ねじの呼び径(d) M4 M5 M6 M8 M10 M12
翼の幅(D) 20 22 25 32 41 47
翼の高さ(H) 9.0 9.6 12.0 15.3 19.3 23.0
座面の径(A) 7.2 10.0 12.0 15.0 18.0 20.0
呼び長さ(l) 8-35 8-35 10-40 12-50 20-30 25-50
単位(mm)
*一般に流通しているものは上記サイズ以外にもあります。またJISやISO規格と異なる場合もあります。

通常一般品の蝶ボルトを表現する時には「材質」「表面処理」「ねじの種類」「ねじ部の呼び径」「ねじ部の長さ」で表現する場合が多いと言えます(例;「ステン生地蝶ボルト2種R型4X10」の場合、材質「ステンレス」,表面処理「無し(生地)」「蝶ボルト2種R型」のねじ部呼び径「M4」の長さ「10」となります)。
